D3D:Modelado con TSM Locomotora - Texturado del Bastidor

De TrenSimpedia

Saltar a navegación, buscar

Contenido

1 La plataforma
2 La topera delantera
3 La topera trasera
4 Base del tope
5 Cuerpo del tope
6 El tope
7 La rueda motriz
8 El bastidor
9 La rueda del bisel
10 El eje del bisel
11 La suspensión del bisel

La plataforma

Aplicamos la textura, teniendo la plataforma como objeto activo, mediante Part » Textures (o bien pulsando la tecla [F4]) lo cual nos abrirá una ventana donde especificar las mismas. En la vista Back pulsamos el botón [Browse] para indicar el nombre del archivo a usar como textura: comprobamos que nos hallamos en el subdirectorio Textures y seleccionamos el fichero ESRN130-2124A.BMP. Se nos abre una nueva ventana para indicar el origen y dimensiones de la zona a usar como texture para el lado Trasero (Back) de la pieza. Podemos seleccionar la zona con el ratón o bien indicar los parámetros de la misma: X Crop=165, Y Crop=0, X Size=347, Y Size=16. Repetiremos la acción para los otros lados de la pieza con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front
Back	ESRN130-2124A.BMP	165	0	347	16
Left	ESRN130-2124A.BMP	165	0	347	16
Right	ESRN130-2124A.BMP	165	0	347	16
Top	ESRN130-2124A.BMP	1	12	162	499
Bottom	ESRN130-2124A.BMP	429	48	82	75

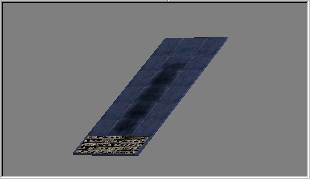

La vista final texturada será:

La topera delantera

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124A.BMP	165	124	346	54
Back	ESRN130-2124A.BMP	429	48	82	75
Left	ESRN130-2124A.BMP	393	48	35	75	SI
Right	ESRN130-2124A.BMP	393	48	35	75
Top	ESRN130-2124A.BMP	1	0	163	12
Bottom	ESRN130-2124A.BMP	429	48	82	75

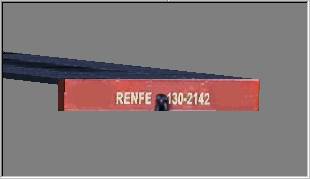

La vista final texturada será:

La topera trasera

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124A.BMP	429	48	82	75
Back	ESRN130-2124A.BMP	166	0	345	47
Left	ESRN130-2124A.BMP	487	0	24	47
Right	ESRN130-2124A.BMP	487	0	24	47
Top
Bottom	ESRN130-2124A.BMP	430	50	80	24

Base del tope

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124A.BMP	429	48	82	75
Back
Left	ESRN130-2124A.BMP	429	48	82	75
Right	ESRN130-2124A.BMP	429	48	82	75
Top	ESRN130-2124A.BMP	429	48	82	75
Bottom	ESRN130-2124A.BMP	429	48	82	75

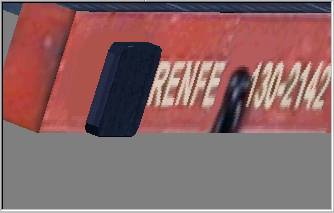

La vista final texturada será:

Cuerpo del tope

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124A.BMP	429	48	75	75
Back
Left	ESRN130-2124A.BMP	165	48	75	75	SI
Right	ESRN130-2124A.BMP	165	48	75	75
Top
Bottom

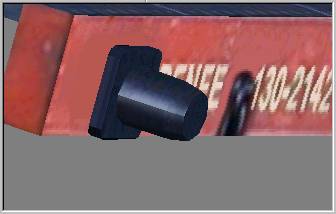

La vista final texturada será:

El tope

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124A.BMP	317	48	75	75
Back
Left	ESRN130-2124A.BMP	165	48	75	75	SI
Right	ESRN130-2124A.BMP	165	48	75	75
Top
Bottom

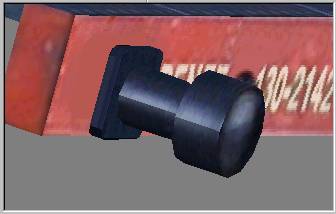

La vista final texturada será:

La rueda motriz

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124R.TGA	200	0	29	199
Back	ESRN130-2124R.TGA	200	0	29	199	SI
Left	ESRN130-2124R.TGA	0	0	199	199	SI
Right	ESRN130-2124R.TGA	0	0	199	199
Top
Bottom

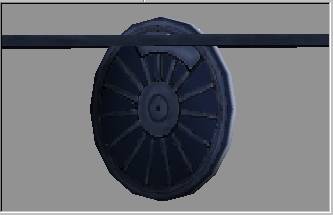

La vista final texturada será:

El bastidor

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front
Back
Left	ESRN130-2124R.TGA	0	458	512	54	SI
Right	ESRN130-2124R.TGA	0	458	512	54
Top
Bottom	ESRN130-2124A.BMP	429	48	82	75

La vista final texturada será:

La rueda del bisel

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124R.TGA	200	0	29	199
Back	ESRN130-2124R.TGA	200	0	29	199	SI
Left	ESRN130-2124R.TGA	230	0	116	116
Right	ESRN130-2124R.TGA	230	0	116	116
Top
Bottom

La vista final texturada será:

El eje del bisel

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124A.BMP	429	48	82	75
Back	ESRN130-2124A.BMP	429	48	82	75
Left
Right
Top
Bottom

La vista final texturada será:

La suspensión del bisel

Aplicamos la textura mediante Part » Textures (o bien pulsando la tecla [F4]) con los siguientes parámetros:

Side	File	X Crop	Y Crop	X Size	Y Side	Invert X	Invert Y
Front	ESRN130-2124A.BMP	429	48	82	75
Back	ESRN130-2124A.BMP	429	48	82	75
Left	ESRN130-2124A.BMP	429	48	82	75
Right	ESRN130-2124A.BMP	429	48	82	75
Top	ESRN130-2124A.BMP	429	48	82	75
Bottom	ESRN130-2124A.BMP	429	48	82	75

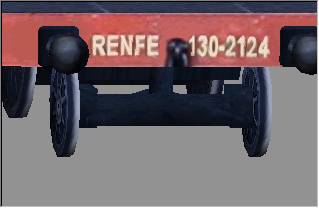

La vista final texturada será:
